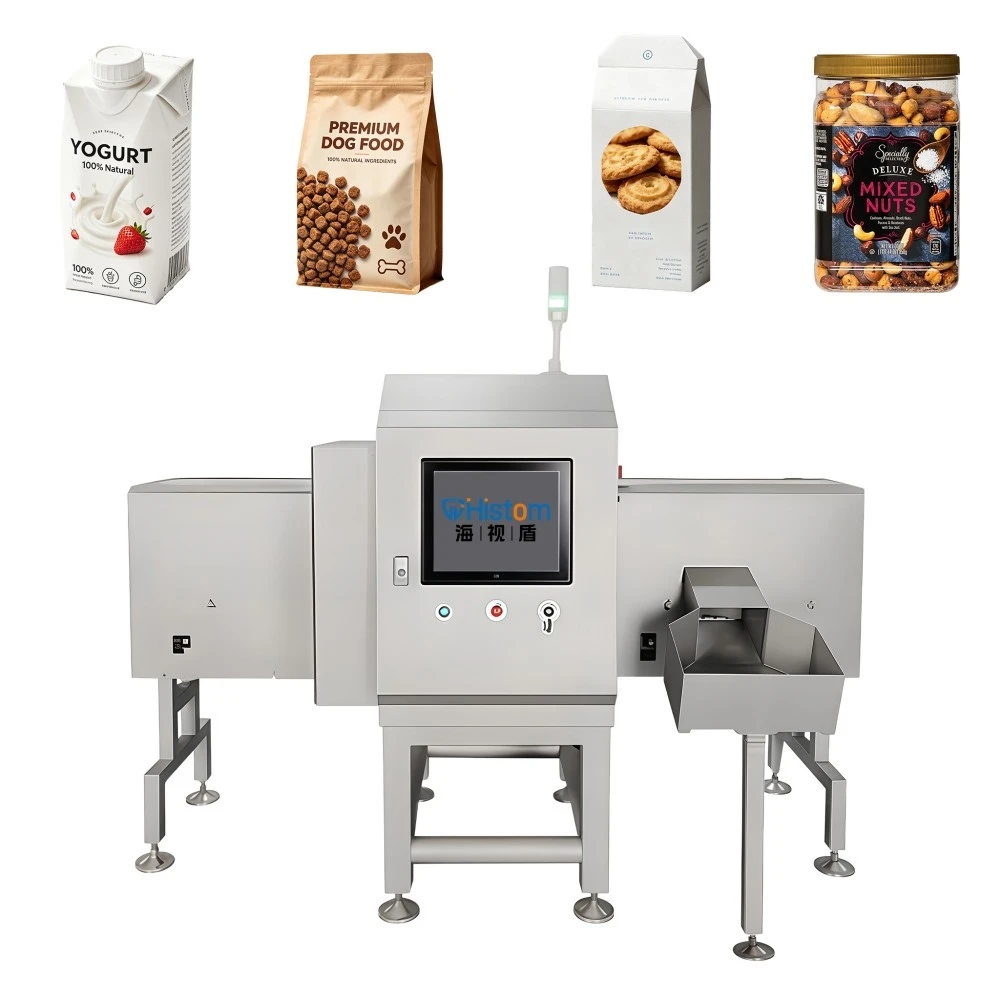

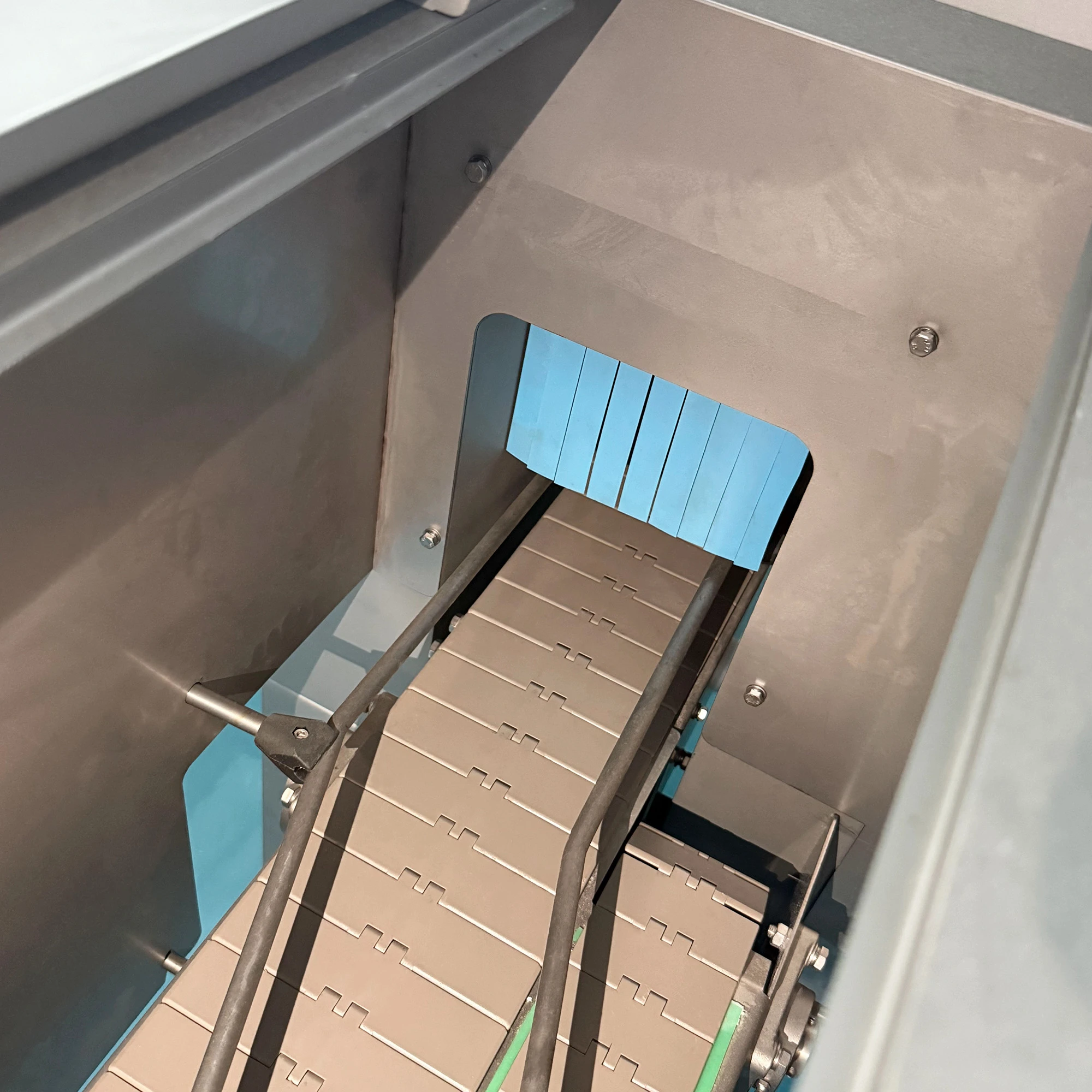

Seitlich beleuchtete Röntgeninspektionsmaschine

Geeignet für die Fremdkörpererkennung verschiedener Arten von Lebensmitteln, Konserven, Leichtindustrie und verschiedenen Produkten. Es kann metallische, nichtmetallische (z. B. Glas, Keramik, Steine, Kunststoffe, Knochen, Gummi mit hoher Dichte, Kunststoff usw.) und andere Schadstoffe mit hoher Dichte in Produkten erkennen.

Basierend auf dem Al-Fremdkörper-Software-Erkennungsalgorithmus verfügt es über eine Selbstlernfunktion und kann eine Vielzahl von Erkennungsalgorithmen erben, Störfaktoren eliminieren, die Erkennung stabil durchführen und eine hervorragende Qualitätskontrolle und -garantie bieten; Diese Ausrüstung ist einfach zu installieren und kann in bestehende Produktionslinien integriert werden.

Anwendbar für die Fremdkörperprüfung von Flaschen, Dosen, Kartons und anderen Produkten in aufrechter Position. Das Gerät erzeugt Röntgenstrahlen und nutzt deren Durchdringungsvermögen, indem es optoelektronische Technologie sowie Computer- und digitale Signalverarbeitungstechnologien integriert, um Bildinformationen zu identifizieren und zu unterscheiden und hochdichte Fremdkörper in Produkten wie Metall, Keramik, Glas, Knochen, Stein, Gummi usw. zu erkennen.

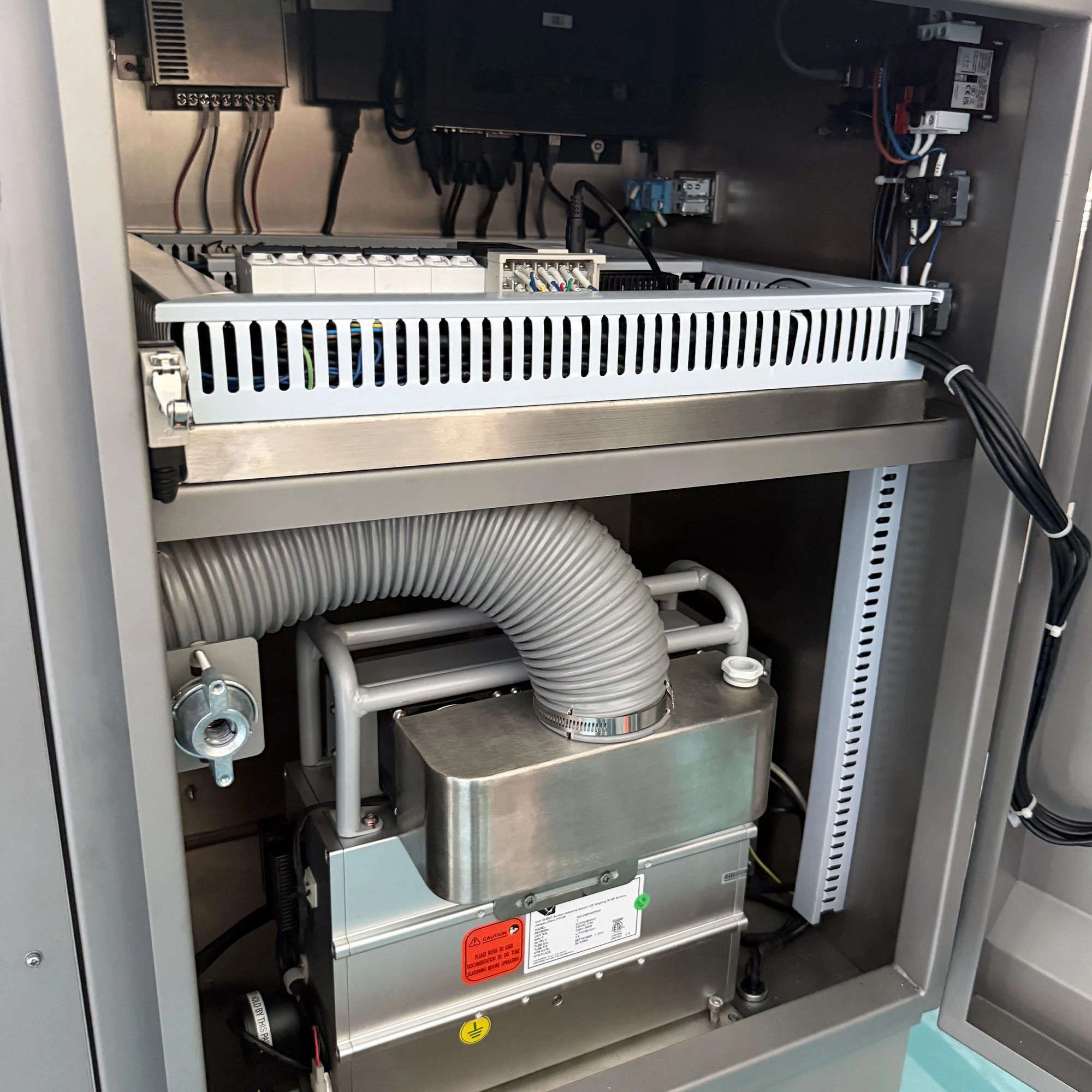

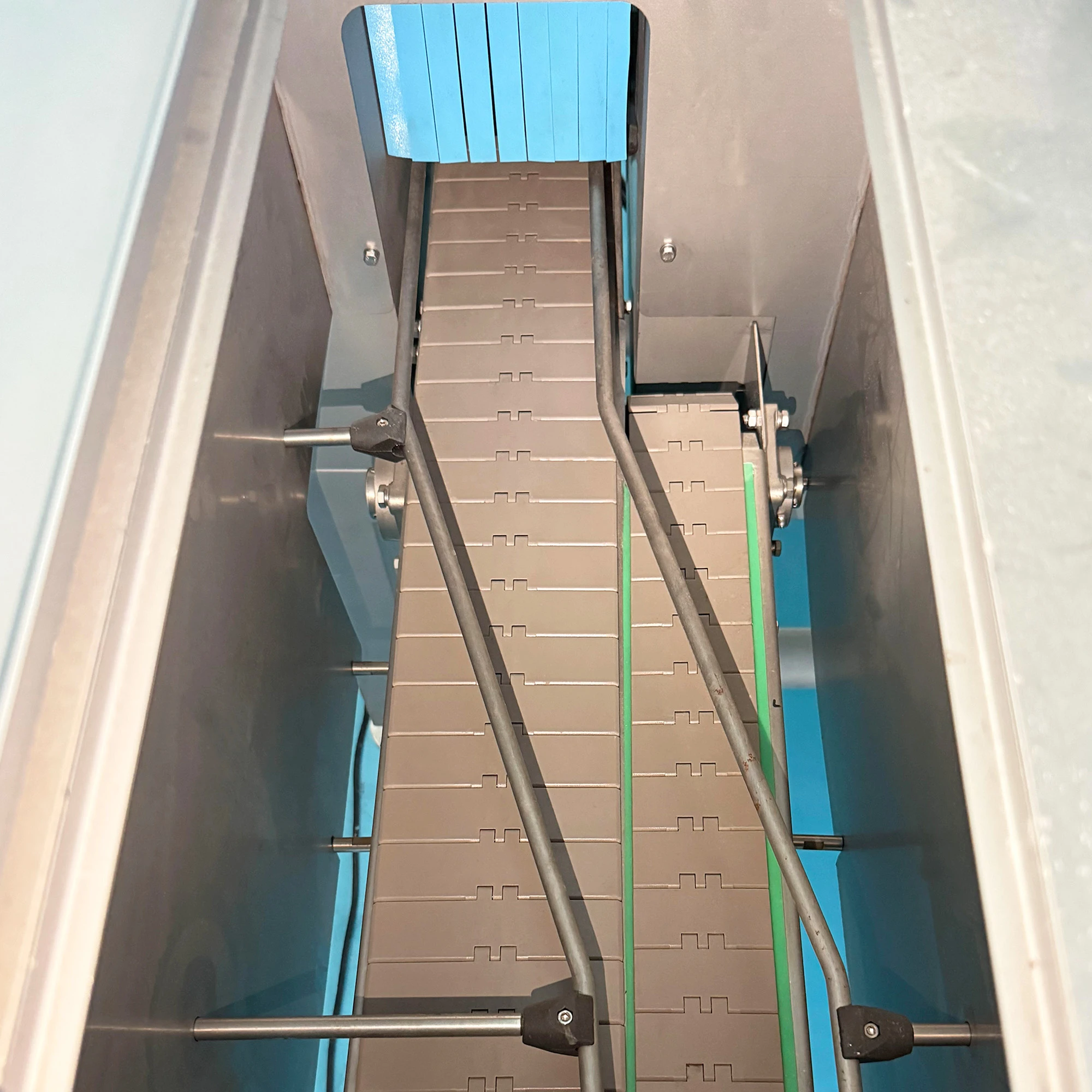

Während sich das Produkt durch den Inspektionstunnel bewegt, sendet der Röntgengenerator auf einer Seite des Tunnels einen hochenergetischen Röntgenstrahl aus, der direkt in den Behälter und die Innenmaterialien eindringt. Nachdem sie das Produkt durchdrungen haben, werden die Strahlen in Echtzeit von einem präzisen linearen Array-Detektor empfangen, der auf der gegenüberliegenden Seite des Tunnels eingesetzt wird.

Verschiedene Materialien weisen aufgrund unterschiedlicher Molekülstrukturen und Atomzahlen erhebliche Unterschiede in ihrer Fähigkeit auf, Röntgenstrahlen zu absorbieren und zu blockieren (Transmissionsgrad). Je höher die Dichte eines Materials ist, desto mehr Röntgenstrahlen absorbiert es und desto weniger Strahlen dringen durch es hindurch.

Standardprodukte und ihre Verpackungsmaterialien haben eine geringere Dichte, was zu einer hohen Röntgendurchlässigkeit führt; Folglich erscheint das auf dem Detektor erzeugte digitale Bild als heller hellgrauer oder weißer Bereich. Wenn umgekehrt starre Verunreinigungen mit hoher Dichte (z. B. Metalle, Glasscherben, Steine oder starres Gummi mit hoher Dichte) im Inneren des Behälters gemischt werden, absorbieren diese Fremdkörper Röntgenstrahlen stark. Dadurch wird die Menge der durchdringenden Strahlen drastisch reduziert, wodurch sofort deutliche schwarze oder dunkelgraue hyperdichte Flecken/Schatten auf dem digitalen Bild entstehen.

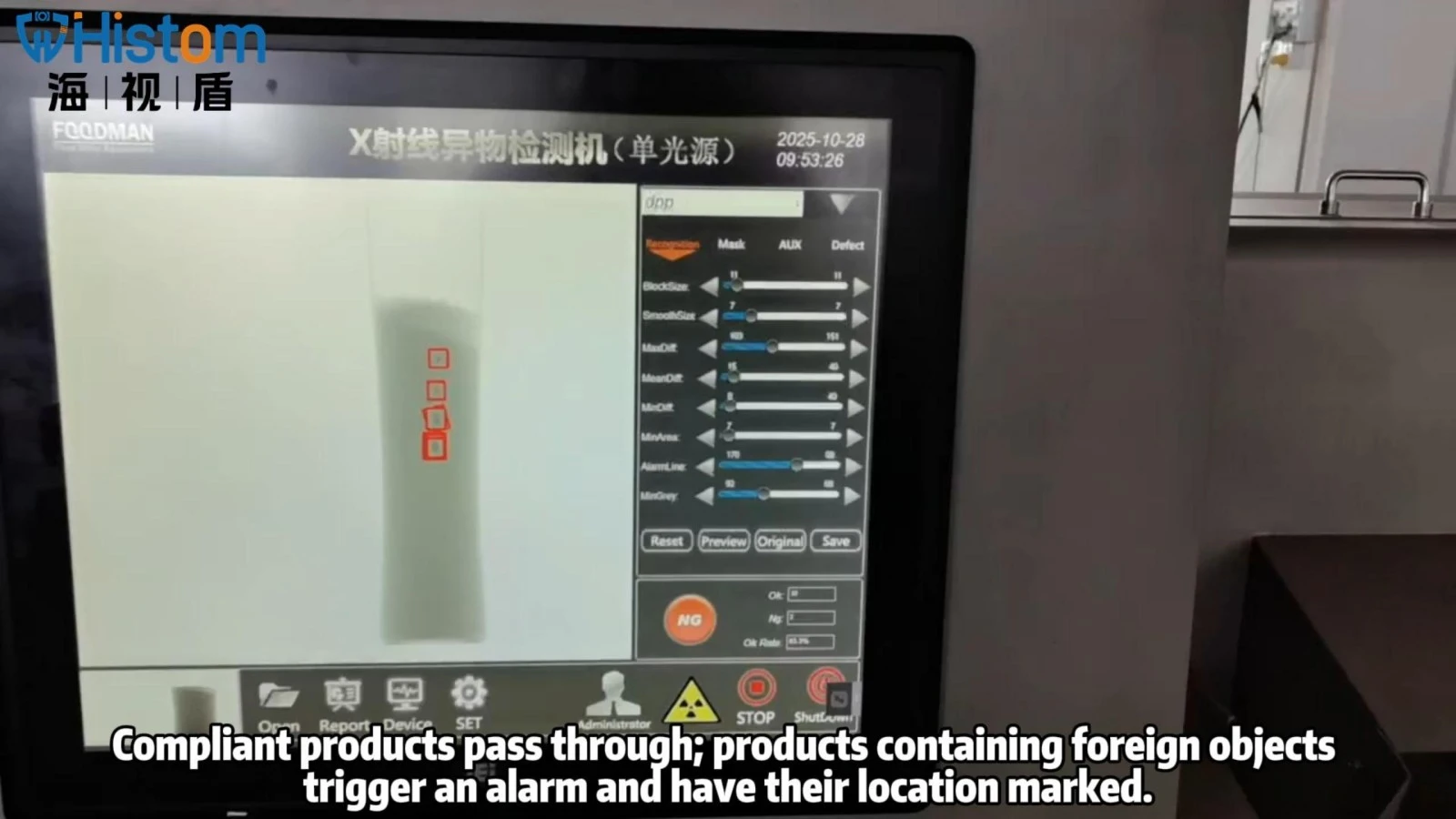

Demonstration der Röntgen-Fremdkörpererkennung für abgefüllte Pulverproben.
